集中式逆變器，組串式逆變器，集散式逆變器。



集中式逆變器主要應用在大型地面光伏電站，電站容量在10MW~100MW級別，逆變器單體功率為500kW、630kW，主要特點是：



1、單體功率大，同等容量電站逆變器數量少，每W單價低，后期維護工作量小；



2、室內安裝或集裝箱安裝，工作在室內環境，故障率低，使用壽命長，后期維護成本低；



3、大容量逆變器輸出波形好，諧波含量少。

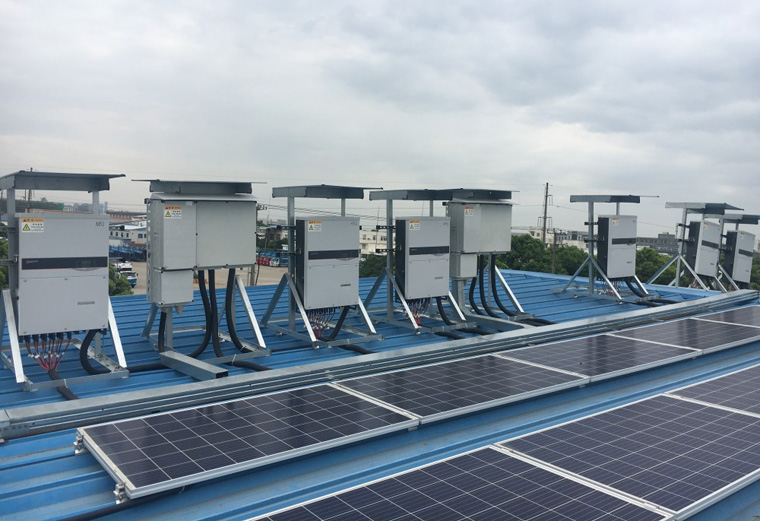

組串式逆變器主要應用于分布式屋頂電站，電站容量在kW級別，逆變器功率等級較多，居民屋頂用的有3、5kW，商業屋頂和工業屋頂用的有20、30、40、50、60kW等，功率等級較多，主要為了適應各種不用的應用場合，由于單臺逆變器容量小，同等容量電站逆變器數量多，逆變器每W單價高，主要特點是：



1、防護等級高IP65，可直接室外安裝，在惡劣環境下故障率偏高，故障后整機更換，后期維護成本高；



2、具有多路MPPT功能（最佳功率點跟蹤），發電效率較集中式高。



集散式逆變器主要應用于大型山地電站，電站容量在MW級別，逆變器單體功率1000kW，集合了集中式和組串式的優點，每W單價介于兩者之間。集中式和組串式的主要區別是大功率和小功率的區別，在功能上主要區別就是集中式只有一路MPPT功能，組串式有多路。



這里先說一下MPPT功能，光伏電池輸出的直流電，電壓和電流都有一個很大變化范圍，但當工作于其中某一個值時，電流×電壓值最大，即輸出功率最大，這時光伏電池輸出的電壓和電流叫最佳工作電壓和電流，逆變器的MPPT功能就是跟蹤尋找這個最佳工作點（功率最大），因?yàn)楣夥姵匕咫S著光照強度的變化，這個最佳點是一直在變化的，需要逆變器隨時檢測跟蹤。但是每塊光伏電池功率只有200~300W，大型光伏電站會有上萬塊電池板，逆變器不可能跟蹤每一塊電池板的最佳工作點，一臺500kW集中式逆變器，輸入端會接入幾千塊電池板，它只有一路MPPT功能，也就是幾千塊電池板工作在同一電壓，電流下，這對于大型地面光伏電站不是問題，因?yàn)樗械墓夥姵匕惭b角度基本一致，同一廠家、同一批次的電池板接入一臺逆變器，這些電池板的最佳工作點基本一致。



而對于大型山地電站，由于所有電池板安裝角度有差異，早晚部分電池板還會有遮擋，幾千塊電池板的最佳工作點不可能一致，用集中式逆變器會導致發電效率低，如果用組串式逆變器，單臺功率小，并具備多路MPPT功能，可以每路接入安裝角度相對一致的幾塊電池板，這樣大部分電池板都能工作在最佳工作點，可提高發電效率，但是由于單臺功率小，逆變器數量太多，每W單價高，后期維護工作量也大。



而集散式逆變器由兩部分組成，前段為MPPT匯流箱，單臺功率小，且有多路MPPT功能，每臺接入少量的電池板，追蹤電池板的最佳工作點，升壓到一個固定的直流電壓，再把多臺匯流箱輸入一臺1000kW的逆變器，這樣既提高了發電效率，也節省了成本。
