1. 在光伏發電系統的設計、施工過程中，光伏線纜的電氣連接，必須根據光伏方陣中，光伏組件的串、并聯要求，來推導出正確的接線方式。

2. 不僅要合理安排光伏組件的接線走向，還要根據直流匯流箱和總箱的位置，來確定正確的接線方式。如此一來，才能獲得更加經濟、高效、合理的光伏發電系統整體接線方案。

小型和大型光伏發電系統，在選擇光伏線纜時，有哪些不同考量呢？

1. 在小型光伏發電系統中，要先看各個部件的工作電壓和電流，再配備合適的光伏線纜和相關配件。

2. 在中大型光伏發電系統中，要先構思電氣連接原理，并繪制出結構示意圖。如此一來，不僅方便光伏線纜選型，更快地預測出實際線纜品類和數量，還有助于在安裝、施工、運維、甚至故障檢修時，提供科學參考。

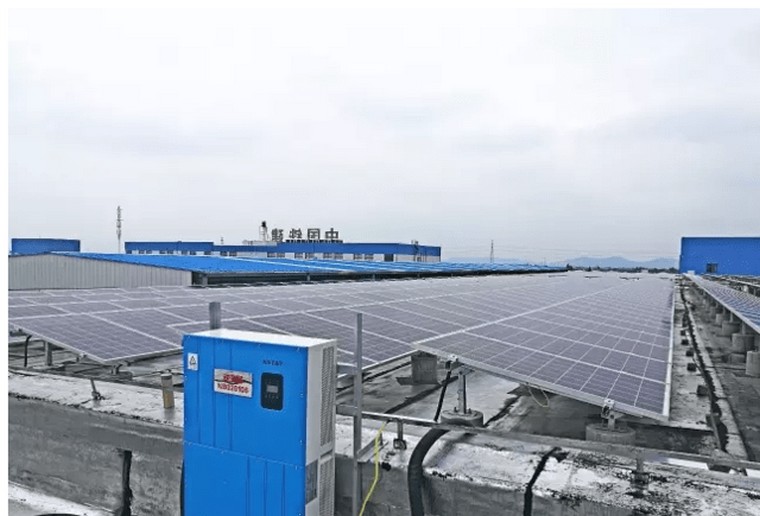

直流匯流箱是什么呢？

它是光伏發電系統中，保證光伏組件有序連接和匯流功能的接線裝置。

直流匯流箱有哪些作用呢？

小型光伏發電系統通常不需要直流匯流箱，光伏組件的輸出線直接連接控制器或逆變器的輸入端子即可。

中大型光伏發電系統則需要直流匯流箱，用于把光伏組件方陣的多路輸出電纜集中輸入、分組連接。這能讓接線更加有序，方便運維團隊進行分組檢查和維護。搭載直流匯流箱的光伏發電系統，一旦發生局部故障，可進行局部分離檢修，不影響整體發電。

在大型光伏發電系統中，不僅要搭載多個直流匯流箱，還要采用多個直流配電柜，用于二、三級匯流。直流配電柜通常安裝在配電室內，各個直流匯流箱輸出的直流電纜都先接入此處，進行再次匯流，然后連接控制器或并網逆變器。如此一來，搭載匯流箱的光伏發電系統，在檢修、維護時，更容易切斷電路；在排查、清除故障時，能有效縮小停電范圍。
